方 案 书(一)

喀纳斯非编产品是一款全中文高质量多格式内嵌“A8”字幕的专业非线性编辑系统。作为新奥特非编家族的新成员。系统硬件采用加拿大进口RTX2_SD视音频板卡，软件延续了Himalaya系列非编的多格式混编，超实 时输出功能，内嵌神笔A8字幕图文创作软件。同时系统还秉承“CPU+GPU+I/O通道卡”的技术理念和架构，使得“RT.X2SD”专业非编系统可以灵活面对各种复杂业务环境，稳定运行于各种工作站以及PC电脑。“RT.X2SD” 还专为教育机构、宣传部门、独立工作室、婚纱影楼、个人发烧友以及小型电视台等专业用户量身定制了各类字幕特技模板、动态素材等，满足您全方位立体化的要求，使您在制作电视节目、纪录片、企业宣传、网络流媒体文件上更加得心应手。

Matrox RTX2_SD平台介绍
如果您是一位专业人士，希望最大限度地发挥功效，您就需要 Matrox RT.X2系列编辑平台。它是数字影视制作人、多媒体电化教育工作者、政府和企业宣传部门的理想的解决方案。如果您还处在标清编辑环境下，Matrox RT.X2 SD是您的最佳选择。
系统特点：

• 实时多层编辑的工作流程，支持多制式、多格式素材混编
• 多时间线嵌套，实时混编高清和标清格式素材，高标清素材实时上下变换
• 支持HDV源码编辑，无须转换，无损编辑
• 支持DV、DVCAM、DVCPRO和MPEG-2 I帧广播级标清编辑格式
• 实时GPU特技，所见即所得：横纵比变换、色彩校正、变、色度/亮度键、自动白平衡、三维变换、卷页、阴影、散焦、模糊、浮雕、透镜闪耀、老电影等功能
• 超实时输出DVD、流媒体文件，及所有系统输出格式
• 支持Adobe After Effect插件特技，支持插件上屏预览

Matrox RTX.2 SD卡
系统总线接口
标准长度的PCIe ×1 卡
3.3v的电压信号

中心存储体系
音频总线为16-bit、48KHz
视频支持4：2：2的YUV采样

模拟视频信号的输入与输出
支持（符合SMPTE 170M标准的）NTSC信号及（符合ITU-R BT.470标准的）PAL信号
一路IEEE1394视频输入
一路IEEE1394视频输出
一路Y/C信号或分量信号或CVBS信号输入
一路Y/C信号或分量信号或CVBS信号输出
2路输入/2路输出非平衡声道
一个模拟分量信号或一个Y/C（亮度/色度）视频信号，或者一个CVBS（复合电视广播信号）信号输入。分量信号和CVBS信号、Y/C信号输出不能同时使用RCA（莲花接口）输出。

系统架构
先进的软件架构，良好的硬件兼容，使得RT.X2SD专业非编系统可以灵活面对各种复杂业务环境，稳定运行于各种工作站以及PC电脑。1394实时信号输出，摆脱无卡束缚。

输入输出模块
支持联接各种不同类型的设备，包括支持 SONY XDCAM、Panasonic P2、等，遥控协议自动检测。
采集时支持MPEG2、DVSD（DVCAM）、DV25（DVCPRO25）、DV50（DVCPRO50）、HDV等多种专业编码格式，可以一次性将同一素材采集成不同的编码格式文件。
支持流媒体输出，可将序列和区间输出成DVD、VCD、WMV、RM、TS流等等各种媒体格式文件。
支持采集时自动转场分析，智能分析转场镜头。
视频支持复合，模拟分量， DV1394等多种输入源接口以及SONY XDCAM，Panasonic P2等连接应用。
音频支持模拟非平衡，立体声等多种音频输入源接口。
支持定时定长自动采集，可按照输入的任意时间长度来进行采集而无须手工干预。
采集时提供实时硬盘空间检测，可在采集的时候根据所选的格式与码流自动判断硬盘所剩空间容量。
支持专业的遥控录制、插入、组合、录制预览等。

多元化编辑模块

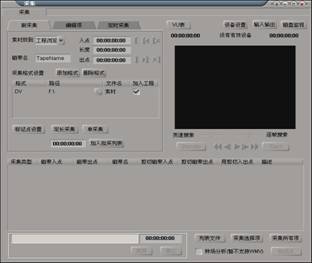

采集

支持MPEG2、DVSD（DVCAM）、DV25（DVCPRO25）、DV50（DVCPRO50）、HDV等多种专业编码格式采集.


支持多格式素材混编，AVI、DV、DV25、DV50、MPEG2、MPEG4、MXF、WMV，MOV，RM，MPG文件均可直接拖放至轨道上编辑，实时播放。

全新的序列嵌套功能，故事板文件任意嵌套，任意编辑，视觉空间的高度整合。
支持画面比例窗口缩放显示，可将画面缩放在25%---400%区间任意可调，方便用于画面局部细节调整。
支持滑轮与滚轮模式播放素材，实现不同倍速的搜索。
支持素材的区间播放、定点播放与循环播放。
支持插入、覆盖、填空、替换四种模式上轨，支持三点编辑、四点编辑模式。
提供便捷的工具箱，可将不同编辑操作按钮分类管理。
支持对一段或多段素材和特技的随意拷贝、剪切、粘贴。

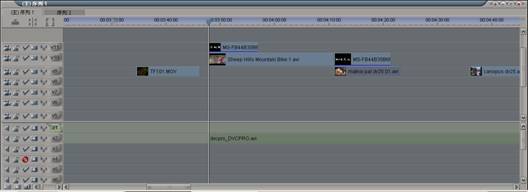

可以对序列时间线显示比例进行放大缩小，方便的无级缩放功能。
素材的选择支持单选、多选、框选等多种方式，向前向后选择整轨或多轨素材功能。
轨道上素材剪辑支持分割，重新设置入出点，根据输入帧数精确裁减等功能。
支持转动、涟檹式、滑动式、滑移式等多种高级编辑模式。
素材的移动支持各种平移与对齐方式，可在不同的素材间甚至不同的轨道间按照选定的模式或输入的帧数精确移动。
支持区间的操作，可对选定的区间进行插入，删除，清除等操作，方便用于整体片长时间控制。
轨道素材的显示模式支持文字标示，图标标示，胶片标示等多种方式。
支持视音频错位提示，可显示出错位的具体时间帧数。
支持时码线的定点移动与精确移动，可将时码线快速定位到各个编辑点上。
支持音频的轨道波形图显示。
支持音频5 .1声道编辑与输出，支持中置，前左，前右，后左，后右，重低音各通道单独设置。
支持专业配音界面，提供音配画，画配音，实时提词器。
支持CD抓轨和MP3音频直接导入。

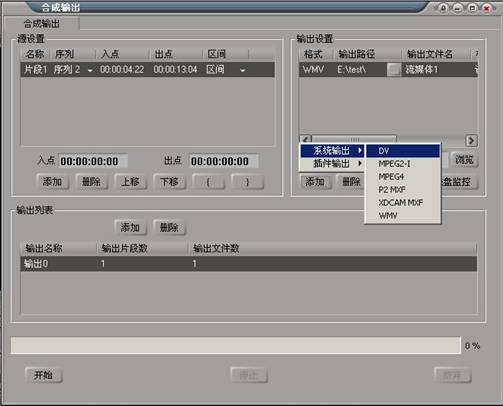

提供合成输出功能，可对序列和区间进行打包合成，支持队列生成。支持多码流多格式生成，可以一次将同一素材输出成不同的硬件与软件编码格式。

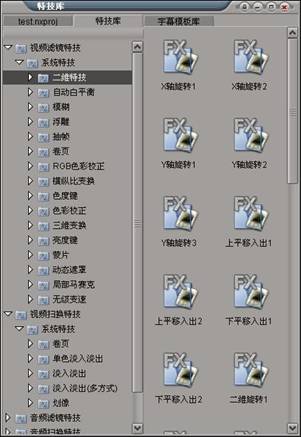

特技模块
特技模块采用插件的方式进行管理，系统提供了大量的实时GPU特技，包括横纵比变换、色度键、色彩校正、自动白平衡、三维变换、亮度键、卷页、阴影、散焦、模糊、浮雕、透镜闪耀、老电影等功能。所有特技均可实时播放，所见既所得的效果。
支持各种实时音频特技，可以实现变调变速、31段EQ、整轨音量均衡、低通高通、自动均衡、合唱、压缩器、失真、回声、环境回响、除雪器、漱口、音量摇动、参数均衡、波形回响、声道交换等功能。
支持多种扫换特技，淡入淡出、卷页、多方向划像等等可以方便实现两段素材的过渡转场效果。

素材管理

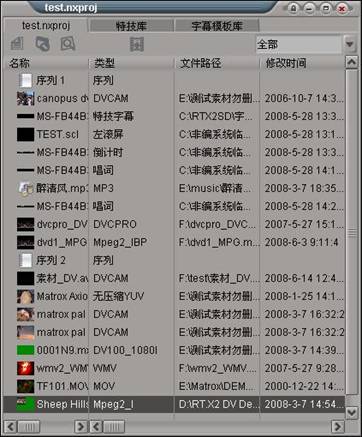

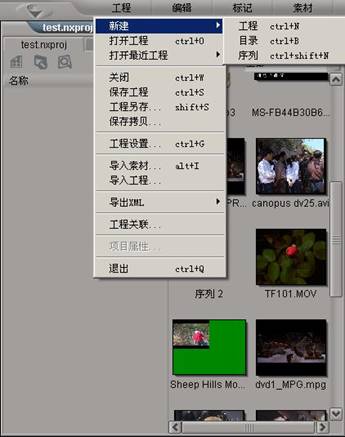

系统提供独立的工程流览器来管理所有素材，支持新建与导入各种类型的工程序列、目录、视音频素材、字幕素材、图片、动画、图片序列等。


提供列表与图标显示方式，支持多级显示比例。

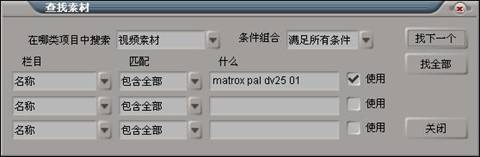

提供强大的文件检索功能，可按文件的任意属性进行排序与查找。


支持直接在工程流览里预览所选素材的功能，可将任意一帧做为素材的引导画面,支持特征描述素材。
支持单屏、双屏、多屏编辑模式。

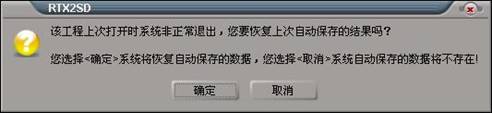

支持工程文件自动存盘与备份，提供死机恢复功能，防止由于误操作而造成的文件丢失。

高效的字幕编辑

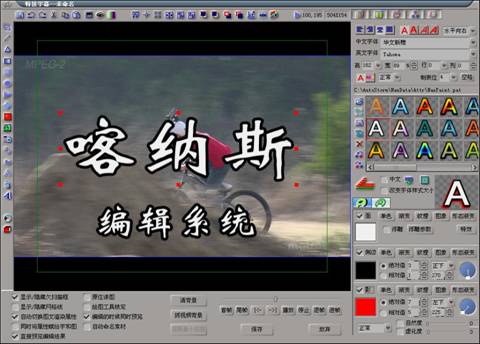

非编内嵌A8 PRO强大字幕软件，在非编中可以直接新建静帧字幕、特技字幕、滚屏字幕、唱词字幕、倒记时字幕、真三维字幕、OLE对象字幕等。

视频字幕同轨混合编辑。

字幕对象除了可以使用系统提供的大量字幕特技外，还可以使用其他视频特技，各种软件特技，插件特技均可作用于字幕对象上产生各种组合效果。

所有字幕均可拖放到序列时间线中与其他视音频素材混合编辑，可在时间线上就地编辑任意字幕内容。

支持图片序列的导入，支持动画文件的上轨，支持动画文件的循环播放。

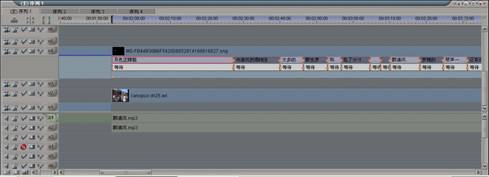

支持唱词字幕的录制，可通过拍打的方式上轨，唱词在轨道上展开后，可对逐句唱词的内容，特技及播出时间进行单独调整，方便快捷。

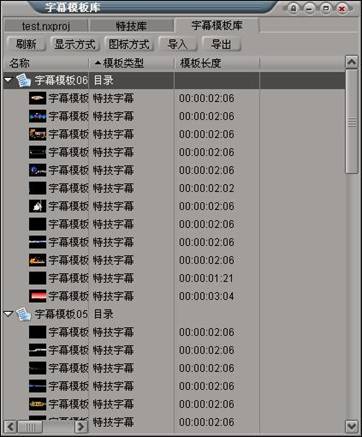

支持字幕模板的操作，系统提供了大量的字幕模板，可将任意类型的字幕素材做为模板保存，可根据文字内容套换不同的模板使用。

网络模块
灵活开放的网络结构，全面支持专业网络架构应用， 灵活搭建1XN、NXN和异构网络。
支持素材及标准XML工程文件的共享，可以多台非编协同工作编辑节目，串编合成。

适用类型

服务器、工作站

系列型号

AMD Opteron

接口类型

Socket 940

针脚数

940Pin

主频 [GHz]

2.2

前端总线 [MHz]

1000

核心电压 [V]

1.35/1.4

核心类型

Italy(双核心)

外频 [MHz]

200

倍频

11

制作工艺

0.09微米

二级缓存容量

1MB*2
